四口带WiFiEOC终端 PTC1000-W1704
Features
Specification
Application
Video

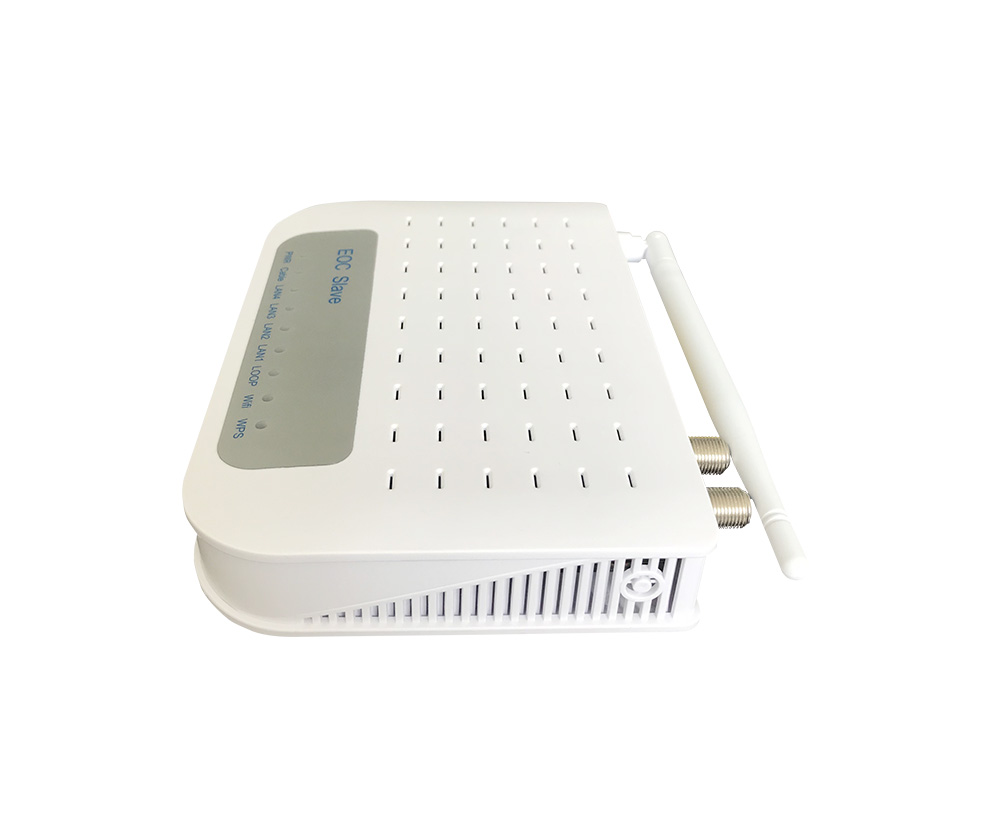

四口带WiFiEOC终端

PTC1000-W1704

概述

PTC1000-W1704数据终端是同轴电缆双向数据接入系统的终端接入设备,具有WiFi功能。 采用HomePlug AV标准美国Atheros(原Intellon INT7400))芯片方案,具有4个以太网口,支持多业务的开展。在CATVCable网络中构造二层的以太网传输通道,通过有线电视同轴电缆线传输和接收以太网信号,同时不影响原有的CATV信号。PTC1000-W1704数据终端采用OFDM调制方式,工作频率为, 7.565MHz,提供物理层500MMAC350M的接入带宽,低频调制有效避免了和现有CATV系统频率占用上的冲突;而且支持现有的树型和星型的CATV网络,具有传输距离长、网络适应性好、带宽高等优点,为三网融合的推广提供有力支持。PTC1000-W1704数据终端具有远程管理、802.1QVLAN设置、端口限速、带宽控制、QoS、远程升级、环路检测等功能。

特点

■HomePlug AV标准, 兼容IEEE802.11b/g/n, 802.1q , IEEE 802.3, IEEE 802.3x/u

■采用B3G/4G通信的核心技术OFDM,符合通信技术发展主流,符合国际标准和国家标准。

■支持远程管理,支基于SNMP网管平台统一管理

■提供4个标准的以太网接口

■支持端口速率和MAC地址限制

■电视带宽87MHz-860MHz, 数据 7.5MHz-65MHz

■抗干扰力强的 OFDM (Orthogonal Frequency Division Multiplexing) 调制技术和前向纠错 FEC ( Forward ErrorCorrection)技术,对电缆分配网内的噪声、干扰和时变性可自适应匹配,可以在恶劣信号环境下稳定可靠连接。

■ 高射频接收灵敏度。

■LED 指示链路工作状态。

■ 支持自动配置和手动配置。

■终端之间隔离和高安全性。

■ 利用现有同轴电缆,无须进行电缆双向改造,工程施工量小,充分利用原有投资,建设周期短,能迅速抢占市场。

■支持远程升级

■外置DC12V 500mA

■低功耗

参数

单位

指标

备注

接口

PTC1000-W1704

标准的以太网接口

4

CABLE接口

2

一个CABLE输入,一个TV输出

WiFi接口

1

电源接口

1

指示灯

指示灯

Link(Cable)

ETH (Ethernet)

PWR(电源)

其它

射频接口类型

公制F头母制/公制

射频输出阻抗

Ω

75

电源

V

DC12 V 500mA

功耗

W

5W

射频占用率

7.5~65MHz

射频输出功率

dBuv

120dBuv

射频接收灵敏度

dBm

-60dBm

传输距离

700米(一般可通过2级放大器)

调制模式

OFDM 4096/1024/256/64/16/8-QAM, QPSK, BPSK ,ROBO

遵循标准

IEEE 802.3,IEEE802.3u, 802.1Q,802.1P ,IGMP

上下行协议

下行TDMA/上行CSMA/CA

物理层速率

500Mbps

加密方式

128-bit AES 加密

环境参数

工作温度

-3060

储存温度

-3070

储存湿度

RH%

10%90%

非凝露

工作湿度

RH%

20%85%

非凝露

尺寸.重量

尺寸 ( x x )

mm

160mm×115mm×39mm
