14口千兆管理工业级交换机
尺寸(mm):188*130*64(长*宽*高)
重量:1kg
  • 特征
  • 规格
  • 应用
  • 视频

    14口千兆管理工业级交换机

    PTD1514G-8G6S-NM


    1. 产品概述

    PTD1514G-8G6S-NM是一款14端口千兆工业以太网交换机,8千兆端口+ 6千兆SFP端口+ 1 Console接口,支持导轨和墙壁安装。支持双电源输入(DC12-55V);-40 ~ 75℃工作温度;通过工业环境认证并支持FCC、CE、CCC、RoHS标准;可靠的工业设计,确保自动化系统不间断稳定运行。

    该系列工业级开关可广泛应用于风电、电力、装配自动化、地铁PIS、电力SCADA、污水处理、冶金、智能交通、轨道交通、军工等行业。是一款绿色低功耗工业以太网交换机。

    该系列交换机提供先进的网络管理能力:冗余环、环路保护、VLAN、QOS、速率控制、端口镜像、固件在线升级等。标准化的工业设计,满足工业场地的严格要求。所有组件均采用工业级,可靠性更高,为不间断的工业安全通信提供冗余,宽电压电源输入和输出。


    2. 产品特点

    Ø 支持8千兆接口+ 6千兆SFP接口+ 1 Console接口

    Ø 支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z / ab、IEEE802.1q、IEEE802.1p、IEEE802.1d/w

    Ø 支持STP(802.1D)、RSTP(802.1w)、802.1s (MSTP)、ERPS

    Ø 支持SNMP v1/v2/v3

    Ø 支持IGMP Snooping、静态组播过滤和MLD Snooping

    Ø 支持802.1x端口和AAA认证,增强网络安全性

    Ø 支持WEB、Telnet、CLI、SSH管理

    Ø IP40防护,坚固的高强度金属外壳,DIN35导轨安装

    Ø EMC 4级设计,工作温度-40 ~ 75℃

    Ø 支持冗余供电接入,支持防反接

    Ø 防雷:通用6KV,差动4KV;ESD 15KV(空气),8KV(接触)

    Ø 支持EMC EN55032标准

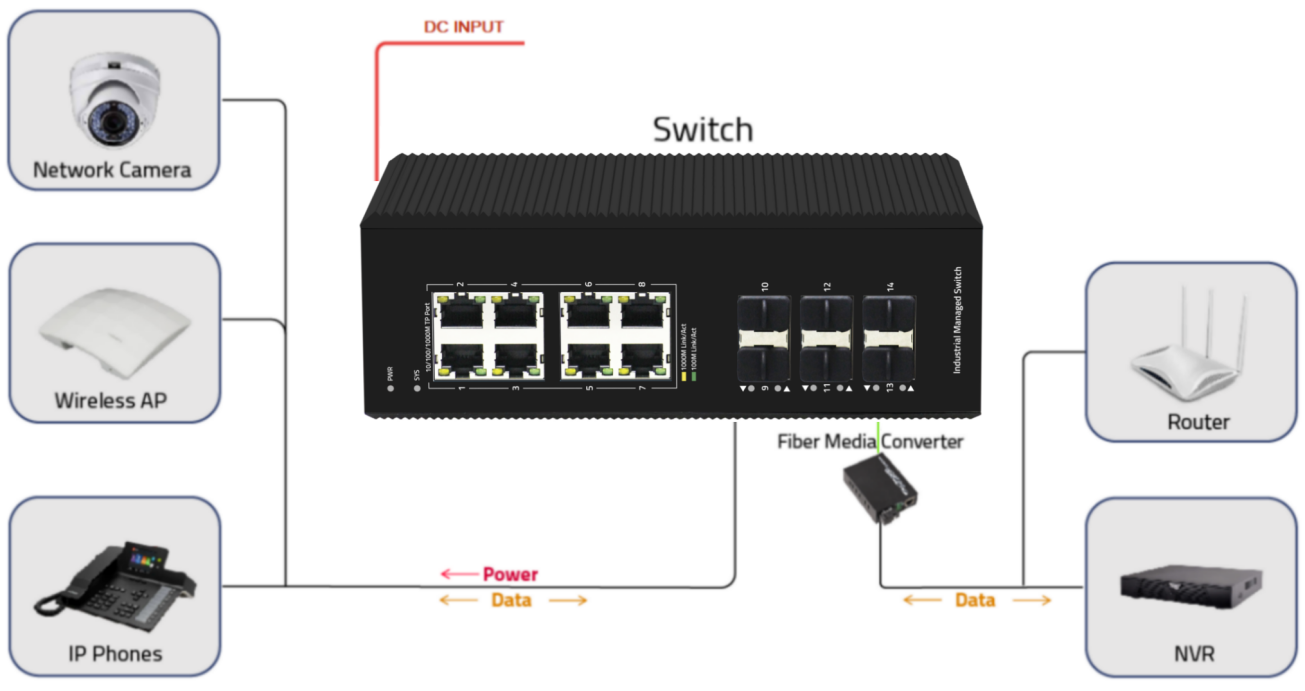

    3. 应用

    Ø 城域网光纤宽带网络:电信、有线电视、网络系统集成等网络运营商。

    Ø 宽带专网:适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业。

    Ø 多媒体传输:图像、语音、数据一体化传输,适用于远程教学、会议电视、可视电话等应用。

    Ø 实时监控:同时传输实时控制信号、图像、数据

    Ø 耐恶劣环境:适用于强电磁干扰、远距离恶劣环境组网。


    一般参数

    产品名称

    14端口千兆工业管理交换机

    接口

    8千兆接口+ 6千兆SFP接口+ 1 Console接口

    网络协议

    IEEE802.3

    IEEE802.3u

    IEEE802.3z

    IEEE802.3ab

    IEEE802.3x

    IEEE802.1d

    IEEE802.1w

    网络

    10BASE-T: Cat3、4、5UTP(≤100m)

    100BASE-TX: Cat5及以上UTP(≤100m)

    1000BASE-TX: Cat5及以上UTP(≤100m)

    光纤

    多模式:850nm、1310nm传输距离:550m/2Km

    单模:1310nm,1550nm传输距离:20/40/60/80/100/120Km

    LED指示

    PWR

    灯亮:供电

    灯灭:未供电

    SYS

    灯亮:系统运行正常

    灯灭:系统未运行

    黄灯

    灯亮:1000M链接

    灯灭:10/100M链接

    绿灯

    慢闪:10/100/1000链路正常

    灯灭:链接断开

    闪烁:表示链路数据传输

    G9-G14

    灯亮:光纤连接正常

    灯灭:断开

    电压

    输入电压:直流12~55V

    输入类型:4 PIN端子(block V1+V1- V2+ V2-)

    物理规格

    防护等级:IP40

    安装:导轨

    产品重量:1kg包装重量:1.3KG(不通电)

    产品尺寸(L×W×H): 188mm*130mm*64mm

    包装尺寸(L×W×H): 242mm×207mm×86mm

    标准包装(L×W×H): 445mm×445 mm×510mm

    标准包装数量:20 (PCS)

    工作环境

    工作温度:-40~75℃

    储存温度:-40~85℃

    湿度:5%~ 95%(无凝结)

    行业标准

    EMI: FCC Part 15, CISPR (EN55032) class A

    EMS: EN61000-4-2 (ESD)

    EN61000-4-4 (EFT)

    EN61000-4-5 (Surge)

    证书

    CE,FCC, ROHS

    MTBF

    100,000小时

    装箱单

    1. 工业级开关:1台

    2. 使用手册:1个

    3. 合格证、保修卡:1张

    4. 串口线:1条

    硬件参数

    带宽

    28Gbps

    数据包转发率

    20.83Mpps

    内存

    128MB

    Flash

    16MB

    数据包缓冲存储器

    4M

    巨帧

    9.6Kbytes

    vlan

    4096

    MAC

    8K

    转发模式

    存储和转发
